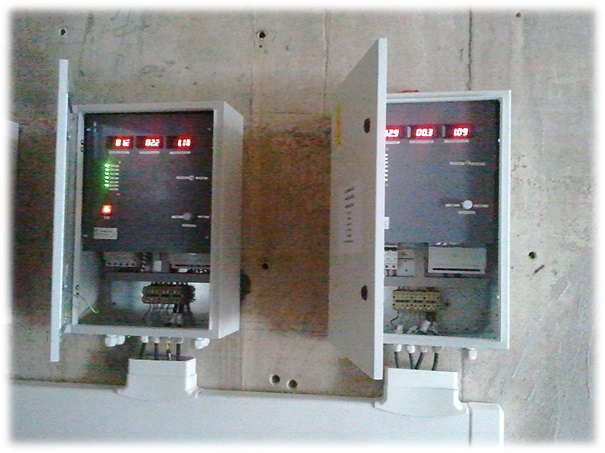

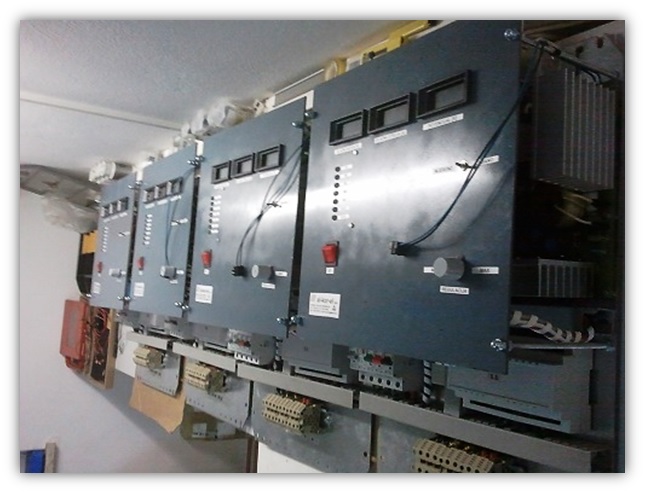

NAPOJNI UREĐAJ
TIP: ALK PWM
Napojni uređaji tipa ALK PWM su visokofrekventni ispravljački uređaji za ugradnju u sustave katodne zaštite sa vanjskim izvorom zaštitne struje.
Napojni uređaj automatski i kontinuirano regulira izlazne parametre prema naponskom signalu referentne elektrode. Uređaj ima ugrađenu selektivnu nadstrujnu zaštitu, prenaponsku zaštitu na mrežnom, izlaznom i signalnom krugu, galvanski odvojen mrežni krug od izlaznog i signalnog dijela, zaštitu od dodirnog napona, zaštita od EMI smetnji, filtrirane izlazne parametre, mogućnost ograničavanja izlaznog napona i struje. Kao upravljački signal koristi se naponski signal referente elektrode; Cu/CuSO4, Zn, Ag/AgCl, MMO, i sl.
Tehnički podaci:
- Dimenzije: 570 mm x 350 mm x 160 mm
- Napajanje: jednofazno, 230 VAC, 50 Hz
- Prenaponska zaštita: mrežni, signalni i izlazni krug
- Nadstrujna zaštita: automatski prekidači
- Zaštita od napona dodira: 25 A / 0,5 A
- Izlazni napon: 0 do 50 VDC max.
- Izlazna struja: 0 do 50 ADC
- Upravljački signal: referentna elektroda (- 5VDC / +5 VDC)
- Prikaz parametara: izlazni napon i struja, mjereni i zadani zaštitni potencijali
- Mjerni instrumenti: digitalni LED instrumenti / analogni instrumenti
- Regulacija: postavljanjem zadanog zaštitnog potencijala
- Brojač sati rada: mjerenje vremena ispravnog rada sustava katodne zaštite
- Ugrađena servisna utičnica
- Opcije: priprema mjerenih signala za spajanje na sustav daljinskog nadzora
